تنسيق مركز بيانات في نموذج فيدريتد واحد

مركز البيانات مبنى منظَّم حول غرفة لا يحتمل أن يفقدها. فكل ما فيه، المياه المبرَّدة والهواء ومساران مستقلان للقدرة والإطفاء والكابلات والهيكل، يلتقي في الداتا هول، ضمن حيِّز أكثر ازدحامًا من أي نوع مبانٍ آخر تقريبًا، ويجب أن يُصان لعقود دون أن يُطفأ.

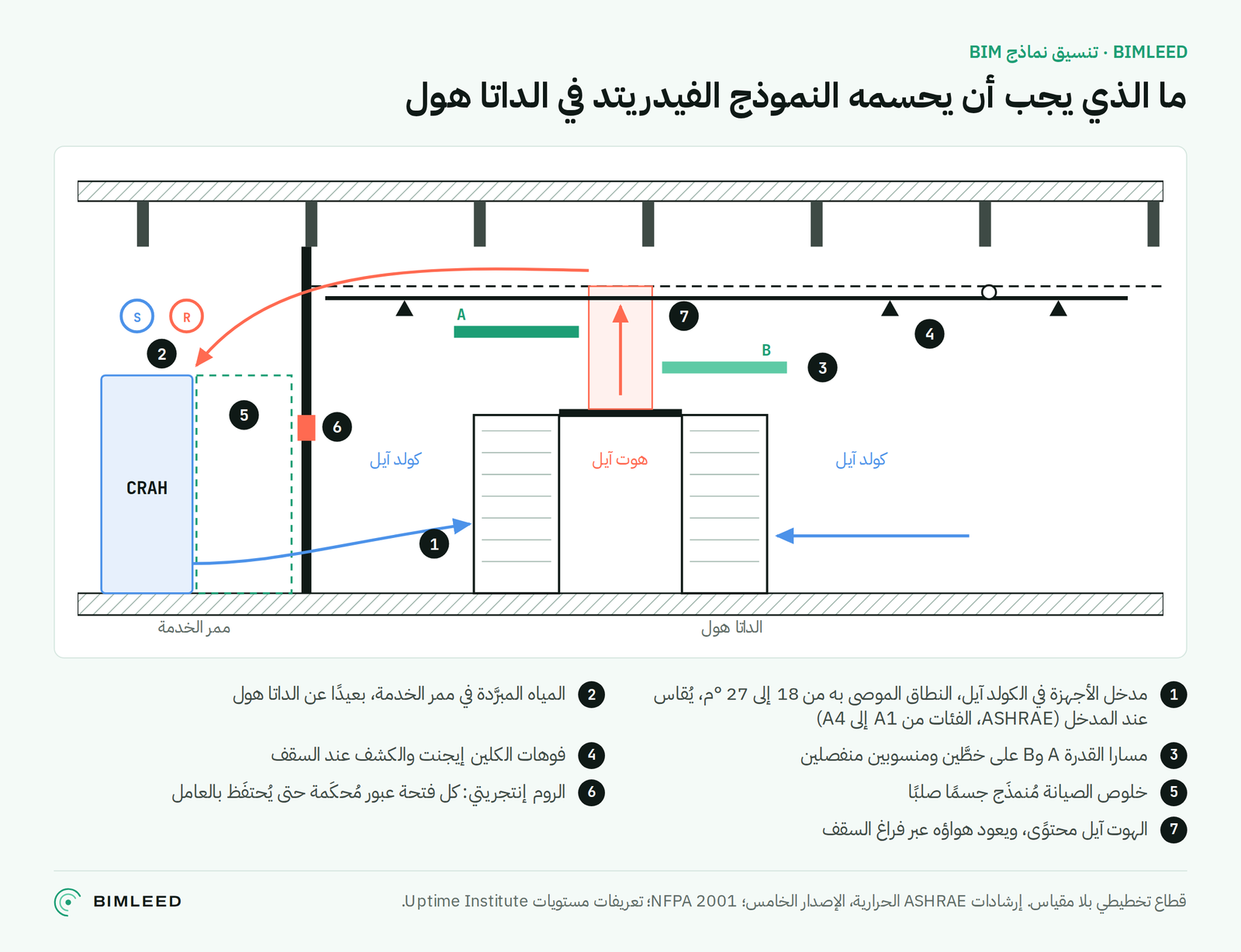

ولهذا تُعدّ مراكز البيانات المكان الذي يظهر فيه عائد التنسيق في النموذج الفيدريتد بأوضح صورة، والمكان الذي يُحدث فيه التنسيقُ المنتهي عند تقرير خالٍ من الكلاشات أكبرَ الضرر. وفيما يلي ما يجب أن يحسمه النموذج، بالترتيب الذي يجب أن يُحسم به.

1. ابدأ بالمرونة التي اشتراها المالك

قبل تمرير أي خدمة، يجب أن يعرف النموذج مستوى المرونة الذي يحمله، لأنه يحدِّد عدد المسارات والأماكن التي لا يجوز أن تلتقي فيها. وتصوغ تعريفات المستويات لدى Uptime Institute ذلك بدلالة ما يمكن سحبه من الخدمة دون أن تشعر به أنظمة تقنية المعلومات.

ولهذا نتيجتان على النموذج. فكل مكوِّن سعة يحتاج إلى طريقة مُنمذَجة لعزله وإخراجه، صمامات وحيِّز ومسار للخروج. ويجب أن يكون مسارا التوزيع A وB مسارين منفصلين، لا حاملتَي كابلات على كتيفة واحدة. ويصف Uptime شهادة المستويات بأنها تقييم قائم على الأداء لا قائمة تدقيق، ولهذا بالتحديد يجب أن يكون الدليل في الهندسة المرسومة.

2. الهواء: مدخل الخادم هو نقطة التصميم

تضع إرشادات ASHRAE الحرارية لبيئات معالجة البيانات، في إصدارها الخامس، نطاقًا موصى به من 18 إلى 27 °م عند مدخل أجهزة تقنية المعلومات للفئات من A1 إلى A4، مع نطاقات مسموح بها أوسع منه، من 15 إلى 32 °م للفئة A1. ونقطة القياس هي مدخل الخادم لا متوسط حرارة الغرفة. وهذا يجعل سريان الهواء مسألة هندسية: ألواح الاحتواء، والبلانكنج بانلز، ومسار الهواء الراجع إلى وحدات التبريد، والفجوات التي تتيح للهواء الساخن العودة إلى الكولد آيل.

3. المياه: حدِّد أين يجوز لها أن تمر وأين لا يجوز

المياه المبرَّدة أثقل خدمة في المبنى وأكبرها وأقلها تسامحًا، وهي أكثر ما يقلق الملّاك فوق أجهزة تقنية المعلومات. وإبقاؤها في ممر خدمة أو إدخالها إلى القاعة قرار تصميمي لا قرار تنسيق، لكن متى اتُّخذ وجب فرضه في النموذج منطقةً محددة، مع نمذجة كشف التسرب والتصريف حيث يُسمح بالمياه. وتُثبَّت مسارات الأنابيب مبكرًا لأن كل ما عداها أسهل تحريكًا.

4. الحريق: غرفة تحتفظ بعامل الإطفاء

تُحمى معظم الداتا هولز بنظام إطفاء بكلين إيجنت، والعامل النظيف لا يعمل إلا إذا احتفظت به الغرفة. وتشترط NFPA 2001 الإبقاء على 85 بالمائة على الأقل من تركيز التصميم الأدنى المعدَّل عند ارتفاع أعلى مادة قابلة للاحتراق مدة 10 دقائق على الأقل، ويُتحقق من الروم إنتجريتي باختبار، هو عادةً اختبار الدور فان. وكل كيبل تراي وأنبوب ودكت يعبر حدود الغرفة فتحةٌ يجب إحكامها. والنموذج هو المكان الذي تُحصى فيه هذه الفتحات وتُحدَّد مقاساتها ويُسند لكلٍّ منها تفصيل إحكام، قبل أن تُبنى الجدران حولها.

5. القدرة: مساران لا يشتركان في عطل

البص داكت والكيبل تراي والأغلفة لمساري A وB أكثر الخدمات العلوية كثافة في القاعة. وتُمرَّر على خطوط ومناسيب منفصلة، وتكون تقاطعاتها مقصودة وقليلة، بينما تأخذ كيبل تراي البيانات والفايبر منسوبًا ثالثًا. ويُنمذج امتلاء الكيبل تراي ونصف قطر الانحناء، لأن الكيبل تراي الممتلئ في اليوم الأول لا تتسع لصف الخزائن التالي.

6. حيِّز الصيانة كائن

إخفاقات التنسيق الأكثر أهمية في مركز البيانات ليست تداخلات، بل حيِّز مفقود: وحدة تكييف لا يمكن سحب ملفها، أو صمام لا يصل إليه أحد من سُلَّم، أو وحدة UPS لا تبعد واجهتها عن الجدار إلا قليلًا. ولذلك نُنمذج مناطق الصيانة والسحب كائناتٍ صلبة، فيُبلغ عنها محرك الكلاش ديتكشن كأي كلاش آخر، وتدخل قواعد التنسيق من أول تشغيل.

7. ثم شغِّل تقرير الكلاشات

• اختبارات كلاش لكل واجهة، الهيكل مقابل الخدمات، والخدمة مقابل الخدمة، والخدمات مقابل مناطق الصيانة، ولكلٍّ منها قاعدة خلوص خاصة.
• سجل كلاشات له مسؤول وموعد لكل بند مفتوح، يُراجَع في دورة ثابتة، لا ملف PDF من اللقطات.
• تبادل كل مراجعة للنموذج عبر بيئة البيانات المشتركة بحالتها، ليُنسِّق الجميع على المجموعة نفسها.
• قطاعات عبر أكثر المناطق ازدحامًا تُصدَر رسوماتٍ منسَّقة، ليبني الموقع الحلَّ المنسَّق بدل أن يعيد اتخاذ القرار.

هكذا ننسِّق مراكز البيانات من نموذج فيدريتد واحد، من حزم center3 JDC205 في جدة إلى تطبيق BIM في حرم QST بمدينة الملك سلمان للطاقة. وانظر تنسيق نماذج BIM والميكانيكا لمعرفة النطاق.
